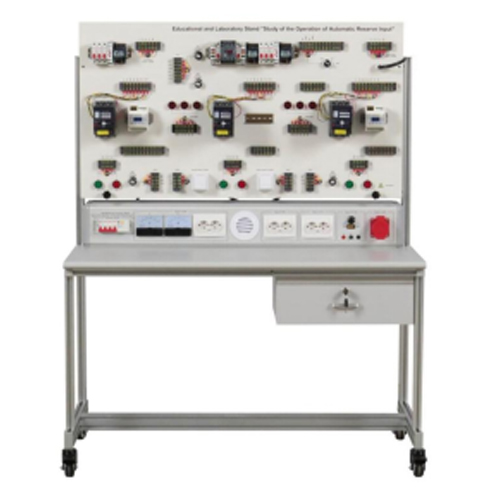

ZE3471 Εκπαιδευτικό και Εργαστηριακό Περίπτερο "Μελέτη Λειτουργίας Αυτόματης Είσοδου Εφεδρείας" Εξοπλισμός Διδακτικού Πάγκου Εργασίας Εκπαιδευτική Τεχνολογία Ηλεκτρικός Εξοπλισμός Εκπαίδευσης 1. Εισαγωγή Προϊόντος
1.1 Περιγραφή Προϊόντος
Λαμβάνοντας υπόψη ότι τα ατυχήματα και οι ζημιές στο ηλεκτρικό δίκτυο συμβαίνουν απροσδόκητα και ξαφνικά, και οδηγούν επίσης σε απρόβλεπτες συνέπειες, ήταν πάντα σημαντικό να παρέχεται στους καταναλωτές αδιάλειπτη παροχή ηλεκτρικής ενέργειας. Οι κινητές συσκευές για "αυτόματη είσοδο εφεδρικής ισχύος" παρέχουν ένα θετικό αποτέλεσμα εφαρμογής για αδιάλειπτη παροχή ηλεκτρικής ενέργειας στις εγκαταστάσεις. Για τη μεταφορά καταναλωτών από τη μία γραμμή στην άλλη, απαιτείται μια συγκεκριμένη ακολουθία λειτουργιών μεταγωγής, διαφορετικά αναμένεται να συμβούν ατυχήματα, που θα οδηγήσουν σε ατυχήματα. Η έγκαιρη εκτέλεση των λειτουργιών μεταγωγής ανατίθεται στην "αυτόματη είσοδο" εφεδρικής ισχύος ηλεκτρικής ενέργειας. Όταν χρησιμοποιείται η συσκευή "αυτόματου διακόπτη μεταφοράς", είναι δυνατό να διασφαλιστεί ότι οι καταναλωτές μεταφέρονται αυτόματα από τη μία γραμμή στην άλλη όταν η τάση εξαφανιστεί. Ο χειριστής δεν χρειάζεται να μεταφέρει καταναλωτές από τη μία γραμμή στην άλλη, αποτρέποντας έτσι ατυχήματα που σχετίζονται με εσφαλμένη μεταγωγή από το προσωπικό υπηρεσίας.
1.2 Χαρακτηριστικά Προϊόντος
Η συσκευή εφεδρικής "αυτόματης εισόδου" για ηλεκτρική ενέργεια χρησιμοποιεί ηλεκτρομηχανικά ρελέ και θυρίστορ ημιαγωγών. Εδώ, το σήμα απώλειας τάσης παράγεται χρησιμοποιώντας ένα ηλεκτρομηχανικό ρελέ και μεταδίδεται στο ηλεκτρόδιο ελέγχου του θυρίστορ. Ταυτόχρονα, παράγεται ένα σήμα ενεργοποίησης από το ηλεκτρομηχανικό ρελέ της εφεδρικής γραμμής και μεταδίδεται το ηλεκτρόδιο ελέγχου του θυρίστορ που αντιστοιχεί σε αυτήν τη γραμμή.
Η "Μελέτη Λειτουργίας Αυτόματης Είσοδου Εφεδρείας" είναι η βασική μηχανή εκτέλεσης για την επίτευξη υψηλής διαθεσιμότητας και ανοχής σφαλμάτων του συστήματος.
2. Τεχνικές προδιαγραφές
2.1 Τεχνικές παράμετροι
Παράμετροι τροφοδοσίας: τριφασικό πεντασύρματο AC380V ±5% 50Hz
Συνθήκες λειτουργίας: θερμοκρασία περιβάλλοντος -10℃~+40℃ Σχετική υγρασία <85% (25℃)
2.2 Διαστάσεις και βάρος
Διαστάσεις: 1255mmx630mmx1460mm
Βάρος: 200kg 3. Ονόματα εξαρτημάτων προϊόντος και εισαγωγή λειτουργίας
3.1 Κύριο μέρος προϊόντος
ΑΡΙΘ. Όνομα Ποσ.
1 Σώμα πάγκου εργασίας 1
2 Κιβώτιο τροφοδοσίας 1
3 Πίνακας εξοπλισμού 1
3.2 Μέρος κιβωτίου τροφοδοσίας προϊόντος
ΑΡΙΘ. Όνομα Ποσ.
1 Διακόπτης Delixi 1
2 Βολτόμετρο AC 44L1 AC250V 1
3 Αμπερόμετρο AC 44L1 10A 1
4 Έξοδος ευρωπαϊκής πρίζας: AC 220V 1
5 Οπή απαγωγής θερμότητας 1
6 Έξοδος ευρωπαϊκής πρίζας: AC 36V 1
7 Έξοδος ευρωπαϊκής πρίζας: AC 12V 1
8 Έξοδος: DC 2-30V 1
9 Έξοδος: AC 380V 1
3.3 Τμήμα μονάδας προϊόντος
ΑΡΙΘΜΟΣ Όνομα Ποσότητα
1 Διακόπτης κυκλώματος 1P 25A 8
2 Τριφασικό ρελέ τάσης GRV8-05/M265 2
3 Ενδιάμεσο ρελέ 3
4 Δείκτης ακολουθίας φάσεων AC220V 2
5 Επαφέας AC 220V 25A 1
6 Διακόπτης 1
7 Ηλεκτρικός μηχανισμός λειτουργίας CD2 3
8 Διακόπτης κυκλώματος σε χυτευτό περίβλημα 3
9 Ένδειξη τάσης 6
10 Ενδεικτικές λυχνίες 6
11 Ρυθμιστής τάσης 5
12 Πρίζα 2
13 Ρελέ στατικού ρεύματος 2
3.4 Αξεσουάρ προϊόντος
ΑΡΙΘ. Όνομα Ποσ.
1 Εργαλείο κατσαβιδιού 6
2 Κόκκινο καλώδιο 10 μέτρα 1
3 Μαύρο καλώδιο 10 μέτρα 1
4 Ασφάλεια 5
5 Πολύμετρο 1
4. Λίστα πειραμάτων διδασκαλίας προϊόντος (ανατρέξτε στον οδηγό πειράματος για λεπτομέρειες)
(1) Όνομα πειράματος: Προσομοίωση μεταγωγής τροφοδοσίας σφάλματος γραμμής.
