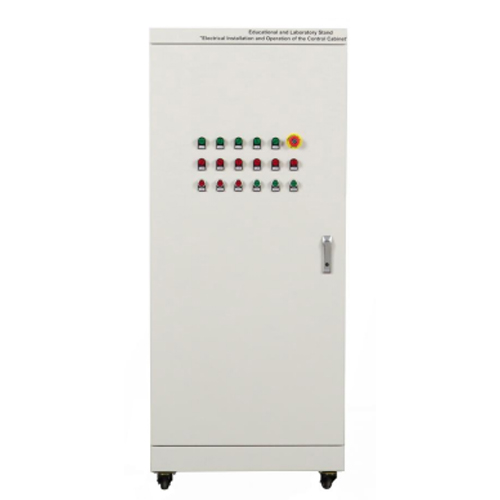

Name: Ηλεκτρική Εγκατάσταση και Λειτουργία του Πίνακα Ελέγχου Διδακτικός Εξοπλισμός Σχολικός Εξοπλισμός Εκπαίδευσης Ηλεκτρικός Εξοπλισμός Εκπαίδευσης
Brand: Jinan Should Shine Didactic Equipment Co., Ltd.
SKU: ZE3472
Availability: InStock
Rating: 5 (1 reviews)

Στοιχείο αριθ.: ZE3472

ZE3472 Ηλεκτρική Εγκατάσταση και Λειτουργία του Πίνακα Ελέγχου Διδακτικός Εξοπλισμός Σχολικός Εξοπλισμός Εκπαίδευσης Ηλεκτρικός Εξοπλισμός Εκπαίδευσης

Αίτημα παράθεσης

Περιγραφή

ZE3472 Ηλεκτρική Εγκατάσταση και Λειτουργία του Πίνακα Ελέγχου Διδακτικός Εξοπλισμός Σχολικός Εξοπλισμός Εκπαίδευσης Ηλεκτρικός Εξοπλισμός Εκπαίδευσης
1. Εισαγωγή Προϊόντος
1.1 Περιγραφή Προϊόντος
Η βάση εκπαίδευσης σάς επιτρέπει να εκτελείτε εργαστηριακές εργασίες για την εγκατάσταση διαφόρων κυκλωμάτων ελέγχου ηλεκτρικού κινητήρα
1.2 Χαρακτηριστικά Προϊόντος
(1) Ανθεκτική κατασκευή.
(2) Κινητοί κύλινδροι για την κίνηση της δομής της βάσης με φρένα
2. Τεχνικές Προδιαγραφές
2.1 Τεχνικές Παράμετροι
Παράμετροι τροφοδοσίας: τριφασικό πεντασύρματο AC 380V ±10% 50Hz
2.2 Διαστάσεις και βάρος
Διαστάσεις: 750mmx500mmx1800mm
Βάρος: <150kg

3. Ονόματα εξαρτημάτων προϊόντος και εισαγωγή στη λειτουργία
3.1 Κύριο σώμα προϊόντος
ΑΡΙΘ. Όνομα Ποσ.
1 Ένδειξη στο πράσινο πάνελ 5
2 Ένδειξη στο κόκκινο πάνελ 5
3 Κουμπί διακοπής έκτακτης ανάγκης 1
4 Ένδειξη λειτουργίας 1
5 κουμπί 6
3.2 Εσωτερικό μέρος του τροφοδοτικού του προϊόντος
ΑΡΙΘ. Όνομα Ποσ.
1 Διακόπτης κυκλώματος 4P με προστασία διαρροής 1
2 Μπλοκ ακροδεκτών ισχύος 25
3 Μπλοκ ακροδεκτών κουμπιού 60
4 Ασφάλεια 5
5 Διακόπτης κυκλώματος με χυτευμένο περίβλημα 1
6 Χρονοδιακόπτης 3
7 Επαφέας AC 3
8 Θερμικό ρελέ 1
9 Μπλοκ ακροδεκτών 30
10 Διακόπτης ορίου 4
3.3 Αξεσουάρ προϊόντος
ΑΡΙΘ. Όνομα Ποσ.
1 καλώδιο ηλεκτρικής ασφάλειας 4mm 0,5m διπλού άκρου κίτρινο 1
2 καλώδιο ηλεκτρικής ασφάλειας 4mm 0,5m διπλού άκρου πράσινο 1
3 καλώδιο ηλεκτρικής ασφάλειας 4mm 0,5m διπλού άκρου κόκκινο 1
4 καλώδιο ηλεκτρικής ασφάλειας 4mm μήκος κεφαλής προς διχάλα: 1,5m διάμετρος σύρματος: 2,5mm² κίτρινο 2
5 καλώδιο ηλεκτρικής ασφάλειας 4mm μήκος κεφαλής προς διχάλα: 1,5m διάμετρος σύρματος: 2,5mm² πράσινο 2
6 καλώδιο ηλεκτρικής ασφάλειας 4mm μήκος κεφαλής προς διχάλα: 1,5m διάμετρος σύρματος: 2,5mm² κόκκινο 2
7 Πυρήνας ασφάλειας 6A (ισχύει για τη βάση ασφάλειας RT18-32x) 5
4. Λίστα πειραμάτων διδασκαλίας προϊόντων (δείτε τον οδηγό πειραμάτων για λεπτομέρειες)
(1) Έλεγχος άμεσης εκκίνησης τριφασικού ασύγχρονου ηλεκτροκινητήρα
(2) Κύκλωμα ελέγχου ίντσας τριφασικού ασύγχρονου ηλεκτροκινητήρα με ρελέ
(3) Έλεγχος αυτοασφαλιζόμενου τριφασικού ασύγχρονου ηλεκτροκινητήρα με ρελέ κύκλωμα
(4) Κύκλωμα αυτόματου ελέγχου εκκίνησης Y-△
(5) Τριφασικός ασύγχρονος ηλεκτροκινητήρας με έλεγχο εμπρός και πίσω
(6) Κινητήρας ελέγχου εμπρόσθιας και πίσω κίνησης με κουμπιά
(7) Τριφασικός ασύγχρονος ηλεκτροκινητήρας με έλεγχο εμπρόσθιας και πίσω κίνησης με ίντσες
(8) Ο διακόπτης κίνησης ελέγχει την παλινδρομική κίνηση του κινητήρα
(9) Πολλαπλοί διακόπτες ελέγχουν την παλινδρομική κίνηση του κινητήρα
