ZE3470 Εκπαιδευτικό και Εργαστηριακό Στάντ "Ηλεκτρικές Συσκευές" Εξοπλισμός Διδακτικού Πάγκου Εργασίας Εκπαιδευτική Τεχνολογία Ηλεκτρικός Εξοπλισμός Εκπαίδευσης 1. Εισαγωγή Προϊόντος
1.1 Περιγραφή Προϊόντος

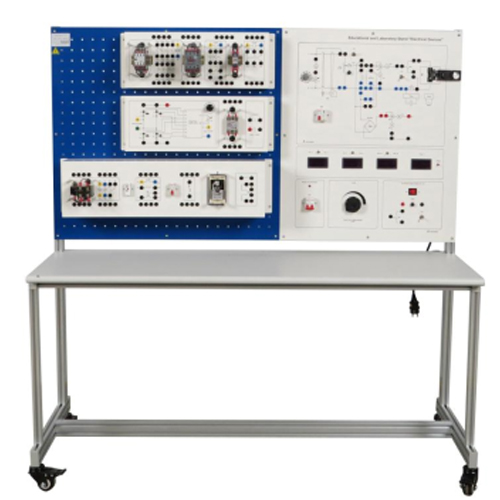

Ο θάλαμος ηλεκτρικού εξοπλισμού περιέχει διάφορους ηλεκτρικούς εξοπλισμούς και τις εφαρμογές τους. Αυτό επιτρέπει στους χρήστες να κατανοήσουν τον σχεδιασμό, τη λειτουργία και τη συντήρηση του κοινού ηλεκτρικού εξοπλισμού. Δομικά, το σύστημα εκπαίδευσης αποτελείται από ένα περίβλημα με ηλεκτρικό εξοπλισμό, μια ηλεκτρική πλακέτα, ένα διάτρητο μπροστινό πάνελ, μια επιφάνεια εργασίας με ενσωματωμένη επιφάνεια εργασίας.
1.2 Χαρακτηριστικά Προϊόντος
Το ηλεκτρικό σχηματικό του τροφοδοτικού με εξοπλισμό μέτρησης εμφανίζεται στον μπροστινό πίνακα. Ο πίνακας περιλαμβάνει μια υποδοχή διακόπτη, μια ψηφιακή πλακέτα συσκευών, έναν δείκτη χρονόμετρου, μια συσκευή διακόπτη, ένα κουμπί ρύθμισης τάσης εξόδου LATR και μια υποδοχή για σύνδεση ασφάλειας με έναν φακό ζουμ τοποθετημένο από πάνω. Ο φακός χρησιμοποιείται για να διευκολύνει την λεπτομερή παρατήρηση της διαδικασίας καύσης της ασφάλειας.
2. Τεχνικές προδιαγραφές
2.1 Τεχνικές παράμετροι
Παράμετροι τροφοδοσίας: μονοφασικό Τρισύρματο AC220V 50Hz
2.2 Διαστάσεις και βάρος
Διαστάσεις: 1570mm×630mm×1650mm
Βάρος: <150kg
3. Ονόματα εξαρτημάτων προϊόντος και εισαγωγή στη λειτουργία
3.1 Κύριο σώμα προϊόντος
Αριθ. Όνομα Ποσότητα
1 Εξοπλισμός εγκατεστημένος στο κύριο σώμα του rack 1
2 Μονάδα με εξοπλισμό επαφέα ρελέ 1
3 Μονάδα με προστατευτικό εξοπλισμό 1
4 Μονάδα με ηλεκτρονικό εξοπλισμό 1
3.2 Εξοπλισμός εγκατεστημένος στο κύριο σώμα του rack
Αριθ. Όνομα Ποσότητα
1 Τροφοδοτικό +5 V (ρεύμα 1 A) 1
2 Πλακέτα χρονόμετρου, εύρος μέτρησης 0,01 – 99,99 δευτερόλεπτα 1
3 Ψηφιακή συσκευή μέτρησης με ρελέ ρεύματος 1
4 Μετασχηματιστής υποβιβασμού 220/42 V 1
5 Αντίσταση 50W 22 Ohm 1
6 Αυτομετασχηματιστής με ανορθωτή (LATR) 0,4 kW 1
7 Διακόπτης LATR 1
8 Ποτενσιόμετρο για ρύθμιση ρεύματος διαρροής RCD 1
9 Διακόπτης λειτουργίας για ψηφιακή συσκευή μέτρησης 1 3.3 Μοντέλα με ρελέ επαφών
Αρ. Όνομα Ποσότητα
1 Ρελέ επαφής AC 1
2 Ρελέ επαφών AC 1
3 Ρελέ επαφών AC 1
3.4 Μονάδες με προστατευτικό εξοπλισμό
Αρ. Όνομα Ποσότητα
1 Ρελέ ρεύματος προτεραιότητας 1
2 Θερμικό ρελέ 1
3 Διακόπτης κυκλώματος 1
4 Ρελέ μέγιστου ρεύματος 1
3.5 Μονάδες με ηλεκτρονικό εξοπλισμό
Αρ. Όνομα Ποσότητα
1 Ρυθμιστής τάσης θυρίστορ 1
2 Ρελέ στερεάς κατάστασης 1
3.6 Μονάδα μετασχηματιστή
Αρ. Όνομα Ποσότητα
1 Μετασχηματιστής 1
3.7 Αξεσουάρ προϊόντος
Αρ. Όνομα Ποσότητα
1 Καλώδιο σύνδεσης ηλεκτρικής ασφάλειας 4mm 1m διπλού άκρου μπλε 15
2 Καλώδιο σύνδεσης ηλεκτρικής ασφάλειας 4mm 1m διπλού άκρου πράσινο 15
3 Καλώδιο σύνδεσης ηλεκτρικής ασφάλειας 4mm 1m διπλού άκρου μαύρο 30
4 Καλώδιο σύνδεσης ηλεκτρικής ασφάλειας 4mm 1m διπλού άκρου δίχρωμο 2
5 Καλώδιο σύνδεσης ηλεκτρικής ασφάλειας 4mm 1m διπλού άκρου κόκκινο 15
6 Καλώδιο σύνδεσης ηλεκτρικής ασφάλειας 4mm 1m διπλού άκρου κίτρινο 15
7 Ασφάλεια 1A 5*20 5
8 Ασφάλεια 2A 5*20 5
9 Ασφάλεια 1A 6*30 10
10 Σύνδεσμος γέφυρας U 4mm μαύρο 14
4. Λίστα πειραμάτων διδασκαλίας προϊόντος
(1) Έρευνα για ασφάλειες ασφαλείας
(2) Έρευνα για ρελέ AC
(3) Έρευνα για ρελέ
(4) Έρευνα για διακόπτες κυκλώματος αέρα
(5) Έρευνα για ρελέ υπερέντασης
(6) Έρευνα για θερμικά ρελέ
(7) Έρευνα για ρύθμιση τάσης θυρίστορ
