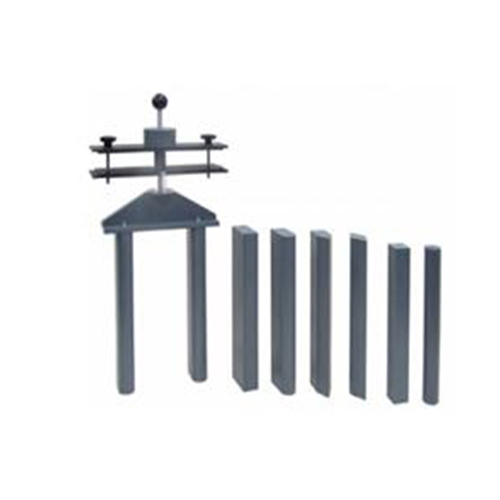

HM 162.46 Σετ αποβαθρών, επτά προφίλ Διδακτικός εξοπλισμός Εκπαίδευση Εργαστηριακός εξοπλισμός Κρεβάτι Fluid Mechanics Εργαστηριακός εξοπλισμός Τα εμπόδια στις αναθυμιάσεις μειώνουν τη διατομή ροής. Αυτό μπορεί να οδηγήσει σε υδάτινα ρεύματα ανάντη των εμποδίων. Το HM 162.46 περιέχει αρκετές αποβάθρες με διαφορετικά προφίλ τυπικά για γέφυρες γεφυρών. Η συμπεριφορά απαλλαγής με μικρή μείωση της διατομής μελετάται με μία μόνο προβλήτα. Έως και τρεις προβλήτες τοποθετημένες ταυτόχρονα προκαλούν σημαντική μείωση της διατομής. Το αποτέλεσμα της γωνίας επίθεσης μπορεί να μελετηθεί περιστρέφοντας την προσδεδεμένη προβλήτα.
Μια συσκευή σύσφιξης διορθώνει τις αποβάθρες στο πειραματικό flume. Μια κλίμακα γωνίας υποδεικνύει τη γωνία μεταξύ της μύτης της προβλήτας και της ροής. Τεχνικές λεπτομέρειες
αποβάθρες για τον πειραματικό αγωγό HM 162
μικρή ή σημαντική μείωση της διατομής που προκαλείται από προβλήτες
Προφίλ προβλήτας: ορθογώνιο, κυκλικό, τετράγωνο, στρογγυλεμένο στο ένα άκρο, στρογγυλεμένο και στα δύο άκρα, κωνικό προφίλ στο ένα άκρο και κωνικό προφίλ και στα δύο άκρα
στήριγμα αποβάθρας με συσκευή σύσφιξης για την τοποθέτηση των αποβαθρών στον πειραματικό αγωγό: έως και τρεις προβλήτες τοποθετημένες ταυτόχρονα σε εννέα διαφορετικές θέσεις
στήριγμα προβλήτας με κλίμακα γωνίας για να υποδείξει τη γωνία επίθεσης Τεχνικά δεδομένα
Αποβάθρες από PVC
Κλίμακα γωνίας
± 90 °
βαθμολόγηση: 15 °
