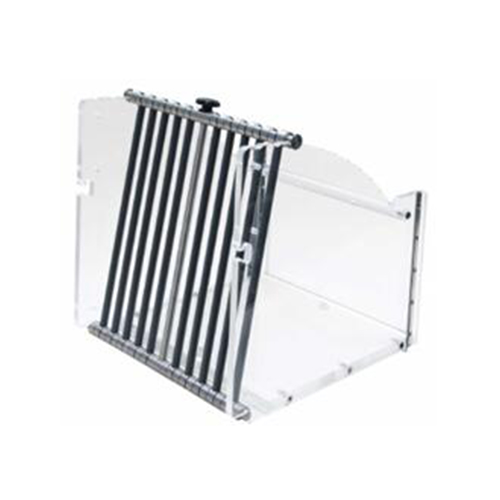

HM 162.38 Rake Teaching Equipment Εκπαίδευση Εργαστηριακός Εξοπλισμός Εργαστήριο Fluid Mechanics Equipment Οι τσουγκράνες χρησιμοποιούνται σε υδροηλεκτρικούς σταθμούς παραγωγής ενέργειας και σε εγκαταστάσεις επεξεργασίας λυμάτων για τη συγκράτηση χονδροειδούς υλικού που μπορεί να καταστρέψει τη μονάδα. Παρόμοια με τις αποβάθρες, οι τσουγκράνες περιορίζουν τη διατομή της ροής που οδηγεί ενδεχομένως σε τέλματα Ανάλογα με την απόσταση ράβδου, το προφίλ της ράβδου και την κλίση της ράβδου, το βάθος νερού μπορεί να είναι λίγο ή σημαντικό. Η γκανιότα HM 162.38 επιτρέπει τη μεταβολή της αντίστασης ροής γκανιότας χρησιμοποιώντας διαφορετικά προφίλ ράβδων και διαφορετικές γωνίες κλίσης. Περιλαμβάνονται τρία σετ ράβδων με διαφορετικά προφίλ. Τεχνικές λεπτομέρειες
τσουγκράνα για το πειραματικό φλοιό HM 162
3 διαφορετικά προφίλ ράβδων
ρυθμιζόμενη κλίση ράβδου
η απόσταση ράβδου γκανιότας μπορεί να αλλάξει με την αφαίρεση μεμονωμένων ράβδων
διαφανές πλαίσιο με στεγανοποιητικά χείλη Τεχνικά δεδομένα
Τσουγκράνα
αριθμός αφαιρούμενων ράβδων: 11
κλίση ράβδου: 40 °… 90 °, βαθμολόγηση: 5 °
Μπαρ
3 προφίλ: ορθογώνιο, κυκλικό, βελτιωμένο σώμα
υλικό ράβδων: PVC
