H312 Λεκάνη Διαπερατότητας Εξοπλισμός Επαγγελματικής Κατάρτισης Εκπαίδευση Εργαστηριακός Εξοπλισμός Ρευστομηχανική Εργαστηριακός Εξοπλισμός Περιγραφή
Λεκάνη διαπερατότητας για να δείξει με σαφήνεια τα φαινόμενα ροής σε διαπερατά μέσα, να οπτικοποιήσει τις γραμμές ροής, να κατασκευάσει μοντέλα κουρτινών από φύλλα στοίβας και να προσομοιώσει φράγματα. Αυτόνομος εξοπλισμός που επιτρέπει ένα ευρύ φάσμα εμπειριών.
Παρέχεται με ένα πλήρες εκπαιδευτικό εγχειρίδιο με πρακτική εργασία (TP). Εκπαιδευτικές εκμεταλλεύσεις
Αυτός ο εξοπλισμός διδασκαλίας καθιστά δυνατή την πραγματοποίηση των ακόλουθων πρακτικών ασκήσεων:
- Προσδιορισμός διεισδύσεων κάτω από μια δομή
- Κατασκευή πλεγμάτων ροής και προσδιορισμός του δείκτη διαπερατότητας
- Ροή πασσάλων φύλλων και προσδιορισμός της κρίσιμης δύναμης διείσδυσης στην οποία εμφανίζεται το «φαινόμενο αλεπού»
- Διήθηση κάτω από ένα διαπερατό φράγμα
- Ροή κάτω από ένα γήινο φράγμα με και χωρίς αποστράγγιση ποδιών
- Αναδίπλωση σε οριζόντια ροή (προσομοίωση ροής υπόγειου νερού σε ποτάμι ή πηγή)
- Προσδιορισμός των ρουλεμάν πίεσης σε κατασκευές, όπως κτίρια
- Γενικές μελέτες για τη διήθηση και την αποστράγγιση.
- Ροή μέσω πορωδών μέσων (νόμος του Darcy)
Παρέχεται με ένα πλήρες εκπαιδευτικό εγχειρίδιο με πρακτική εργασία (TP).
Προδιαγραφές για την προσφορά ΔΙΑΚΟΣΜΗΣΗ ΕΠΙΠΕΔΟΤΗΤΑΣ
- Ο πάγκος πρέπει να επιτρέπει την επίδειξη ροής μέσω ενός διαπερατού μέσου με κοινά χρησιμοποιούμενες κατασκευές όπως φράγματα
Ο πάγκος πρέπει να επιτρέπει τις ακόλουθες παιδαγωγικές πράξεις:
- Προσδιορισμός διεισδύσεων κάτω από μια δομή
- Κατασκευή πλεγμάτων ροής και προσδιορισμός του δείκτη διαπερατότητας
- Ροή πασσάλων φύλλων και προσδιορισμός της κρίσιμης δύναμης διείσδυσης στην οποία εμφανίζεται το «φαινόμενο αλεπού»
- Διήθηση κάτω από ένα διαπερατό φράγμα
- Ροή κάτω από ένα γήινο φράγμα με και χωρίς αποστράγγιση ποδιών
- Αναδίπλωση σε οριζόντια ροή (προσομοίωση ροής υπόγειου νερού σε ποτάμι ή πηγή)
- Προσδιορισμός των ρουλεμάν πίεσης σε κατασκευές όπως κτίρια
- Γενικές μελέτες για τη διήθηση και την αποστράγγιση.
- Ροή μέσω πορωδών μέσων (νόμος του Darcy) Απαιτούνται τεχνικές προδιαγραφές:

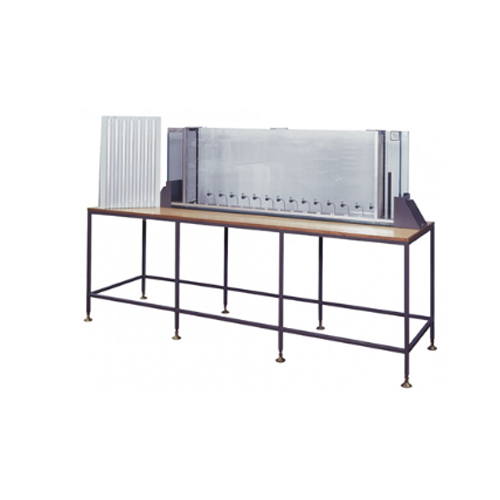

- Λεκάνη με διάφανο μπροστινό μέρος, τοποθετημένο σε ατσάλινο πλαίσιο που υποστηρίζει επίσης τραπέζι εργασίας
- Λεκάνες λεκάνης εξοπλισμένες με γυάλινες πλάκες ανθεκτικές στην τριβή του διαπερατού μέσου.
- Το πίσω μέρος της λεκάνης θα περιέχει 14 βρύσες πίεσης συνδεδεμένες με πιεζομετρικούς σωλήνες για τη μέτρηση της κατανομής του φορτίου κατά μήκος της δεξαμενής.
- Αφαιρούμενοι εκτροπείς με ανοξείδωτο πλέγμα σε κάθε άκρο της λεκάνης
- Διαμερίσματα στα άκρα της πισίνας εξοπλισμένα με ρυθμιζόμενο σύστημα σωλήνων υπερχείλισης για ρύθμιση της στάθμης του νερού.
- Η κορυφή της λίμνης θα είναι ανοιχτή για να επιτρέψει στους μαθητές να γεμίσουν τη δεξαμενή και να εγκαταστήσουν δομικά μοντέλα
- Διαφανείς, αεροστεγείς πλάκες που επιτρέπουν στους μαθητές να κατασκευάζουν μοντέλα τοίχων, πασσάλων και φραγμάτων.
- Παρέχεται με σύστημα έγχυσης βαφής για να απεικονίσει τις τρέχουσες γραμμές.
- Γύρω από τον μπροστινό τοίχο της πισίνας θα τοποθετηθούν κλιμακωτές κλίμακες για να βοηθήσουν τους μαθητές να τοποθετήσουν και να μετρήσουν τη ροή σωστά.
- Διαστάσεις της λεκάνης: 1500 mm x 550 mm x 180 mm
- Διαστάσεις και βάρος: περίπου 2450 mm x 700 mm x 1500 mm και 230 kg
- Εγχειρίδιο χρήστη και πρακτικό
