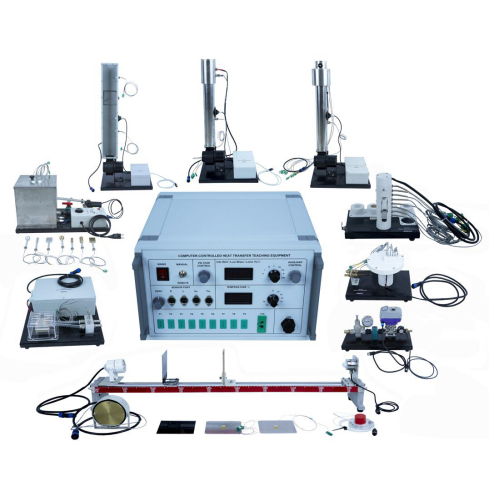

HT10XC Εκπαιδευτικός Εξοπλισμός Μεταφοράς Θερμότητας Ελεγχόμενος από Υπολογιστή Διδακτικός Εξοπλισμός Θερμικός Εργαστηριακός Εξοπλισμός I.Επισκόπηση προϊόντος
1.1 Επισκόπηση
Ο εξοπλισμός διδασκαλίας μεταφοράς θερμότητας HT10XC ελεγχόμενος από υπολογιστή έχει σχεδιαστεί για να βοηθά τους μαθητές να κατανοούν και να κατανοούν τη θερμοδυναμική μεταφορά θερμότητας και τη θερμική ακτινοβολία, να επιδεικνύουν πολλαπλούς τρόπους μεταφοράς θερμότητας στους μαθητές και να μελετούν παράγοντες που επηρεάζουν τη μεταφορά θερμότητας. Ο εξοπλισμός διδασκαλίας αποτελείται από ένα ηλεκτρικό κιβώτιο ελέγχου και μια σειρά από θερμοδυναμικές πειραματικές ενότητες. Οι πειραματικές μονάδες θερμοδυναμικής περιλαμβάνουν μονάδα γραμμικής αγωγιμότητας θερμότητας HT11C, μονάδα ακτινικής μεταφοράς θερμότητας HT12C, μονάδα μεταφοράς θερμότητας ακτινοβολίας HT13, μονάδα μεταφοράς θερμότητας συνδυασμένης μεταφοράς ακτινοβολίας HT14C, μονάδα σφάλματος μεταφοράς θερμότητας HT16C που επιδεικνύει μονάδα σφάλματος ακτινοβολίας που επηρεάζει τη μέτρηση της θερμοκρασίας και HT17 που επιδεικνύει unstea κατάσταση μεταφοράς θερμότητας. Θερμική μονάδα, μονάδα επίδειξης θερμοηλεκτρικής αντλίας θερμότητας HT18 και μονάδα επίδειξης φυσικής μεταφοράς και εξαναγκασμένης μεταφοράς HT19.
1.2 Χαρακτηριστικά
(1) Ο εξοπλισμός διδασκαλίας μεταφοράς θερμότητας HT10XC ελεγχόμενος από υπολογιστή είναι μικρός σε συνολική κλίμακα, plug-and-play και πλήρως λειτουργικός και μπορεί να καλύψει τις απαιτήσεις της πειραματικής διδασκαλίας.
(2) Ο εκπαιδευτικός εξοπλισμός μεταφοράς θερμότητας HT10XC που ελέγχεται από υπολογιστή υιοθετεί μια ενσωματωμένη διεπαφή USB για να διευκολύνει την επικοινωνία.
(3) Ο εξοπλισμός διδασκαλίας μεταφοράς θερμότητας που ελέγχεται από υπολογιστή HT10XC έχει υψηλή συμβατότητα λογισμικού
II.Παράμετρος απόδοσης
Ισχύς εισόδου: AC220V 50Hz
Μέγεθος κιβωτίου ελέγχου HT10XC: 400*410*260, βάρος: περίπου 16 κιλά Μέγεθος μονάδας παροχής νερού HT10XC: 280*180*200, βάρος: περίπου 6kg
Μέγεθος γραμμικής θερμικής μονάδας έρευνας HT11C: 380*190*230, βάρος: περίπου 8 κιλά
Μέγεθος ακτινικής θερμικής μονάδας έρευνας HT12C: 320*210*250, βάρος: περίπου 7 κιλά
Μέγεθος μονάδας μεταφοράς θερμότητας ακτινοβολίας έρευνας HT13: 1300*200*250, βάρος: περίπου 16 kg
Μέγεθος μονάδας μεταφοράς θερμότητας συνδυασμένης μεταφοράς και ακτινοβολίας έρευνας HT14C: 420*310*860, βάρος: περίπου 19 κιλά
Το HT16C μελετά το σφάλμα ακτινοβολίας που επηρεάζει τη μέτρηση της θερμοκρασίας. Μέγεθος μονάδας: 420*310*860, βάρος: περίπου 19 κιλά
Μέγεθος μονάδας μεταφοράς θερμότητας HT17 έρευνας: 630*400*360, βάρος: περίπου 26 κιλά
Μέγεθος μονάδας θερμοηλεκτρικής αντλίας θερμότητας HT18: 420*370*160, βάρος: περίπου 12 κιλά
Μέγεθος μονάδας φυσικής μεταφοράς και εξαναγκασμένης μεταφοράς HT19: 420*310*950, βάρος: περίπου 24 kg
Συνθήκες εργασίας: θερμοκρασία περιβάλλοντος -10℃~40℃; σχετική υγρασία <85% (25℃)
III. Κατάλογος Στοιχείων και Λεπτομερής Εισαγωγή
3.1 Εξάρτημα ηλεκτρικού κιβωτίου ελέγχου
Αριθμός Όνομα
1 Κουμπί διακόπτη λειτουργίας
2 Εναλλαγή διακόπτη
3 Ποτενσιόμετρο
4 Πολυλειτουργική οθόνη ψηφιακού σωλήνα
5 Διακόπτης ζώνης
6 Ποτενσιόμετρο
7 Πολυλειτουργική οθόνη ψηφιακού σωλήνα
8 Διακόπτης ζώνης
Υποδοχή θερμοστοιχείου 9 τύπου K
10 Διασύνδεση USB
11 Πρίζα θερμοστοιχείου τύπου K
12 Ποτενσιόμετρο
13 Πρίζα αεροπορίας 3.2 Μέρος πειραματικής ενότητας
Αριθμός Όνομα
1 Μονάδα Γραμμικής Θερμικής Αγωγιμότητας Έρευνας HT11C
2 HT12C Research Radial Thermal Module
3 HT13 Research Radiative Heat Transfer Module
4 Μονάδα μεταφοράς θερμότητας συνδυασμένης μεταφοράς θερμότητας HT14C Έρευνας και ακτινοβολίας
5 Το HT16C μελετά τη μονάδα σφάλματος ακτινοβολίας που επηρεάζει τη μέτρηση της θερμοκρασίας
6 Μονάδα αστάθειας μεταφοράς θερμότητας HT17 Research
7 Μονάδα θερμοηλεκτρικής αντλίας θερμότητας HT18
8 Το HT19 μελετά τις μονάδες φυσικής μεταφοράς και εξαναγκασμένης μεταφοράς
3.3 Λίστα διαμόρφωσης εξοπλισμού
Αριθμός Όνομα Ποσότητα
Εξάρτημα 1 Ηλεκτρικό κιβώτιο ελέγχου 1
Εξάρτημα 2 Γραμμική θερμική μονάδα επίδειξης HT11C 1
Στοιχείο 3 Ακτινική θερμική μονάδα επίδειξης HT12C 1
Συστατικό 4 Μονάδα μεταφοράς θερμότητας επίδειξης ακτινοβολίας HT13 1
Το στοιχείο 5 HT14C επιδεικνύει τη μονάδα 1 συνδυασμένης μεταφοράς θερμότητας και μεταφοράς θερμότητας ακτινοβολίας
Στοιχείο 6 HT16C Επιδεικνύει μονάδα σφάλματος ακτινοβολίας που επηρεάζει τη μέτρηση θερμοκρασίας 1
Συστατικό 7 Μονάδα μεταφοράς θερμότητας επίδειξης ασταθούς κατάστασης HT17 1
Component 8 HT18 Demonstration Thermoelectric Heat Pump Module 1
Το στοιχείο 9 HT19 δείχνει τις μονάδες φυσικής μεταφοράς και εξαναγκασμένης μεταφοράς 1
3.4 Αξεσουάρ
Αριθμός Όνομα Ποσότητα
1 καλώδιο επικοινωνίας USB 1
2 Καλώδιο επέκτασης βύσματος ζιγκ-ζαγκ 1
3 Καλώδιο επέκτασης βύσματος αεροπορίας 1
4 Καλώδιο τροφοδοσίας 1
5 CD λογισμικού 1
6 Σφιγκτήρας 9
7 Σωλήνας νερού 6
IV.Λίστα πειραμάτων
Πείραμα 1 Επιδεικνύει πείραμα γραμμικής θερμικής αγωγιμότητας
Πείραμα 2 Επιδεικνύει πείραμα ακτινικής μεταφοράς θερμότητας
Πείραμα 3 Επιδεικνύει πείραμα μεταφοράς θερμότητας ακτινοβολίας
Πείραμα 4 Επιδεικνύει το πείραμα συνδυασμένης μεταφοράς θερμότητας συναγωγής και ακτινοβολίας
Πείραμα 5 Πειραματιστείτε για να επιδείξετε το σφάλμα ακτινοβολίας που επηρεάζει τη μέτρηση της θερμοκρασίας
Πείραμα 6 Επιδεικνύει πείραμα ασταθούς μεταφοράς θερμότητας
Πείραμα 7 Επίδειξη πειράματος θερμοηλεκτρικής αντλίας θερμότητας
Πείραμα 8 Επιδεικνύει πειράματα φυσικής μεταφοράς και εξαναγκασμένης μεταφοράς
